一、 概述：
磁滞式电缆卷筒是通过磁场传递电机力矩 ，来实现收放电缆。选取磁滞盘滑差装置 ，可保障设备的移动与电缆收放同步。它拥有结构紧凑 ，体积幼 ，张力恒定蹬着点 ，宽泛利用于大型移动设备上的电器供电装置。

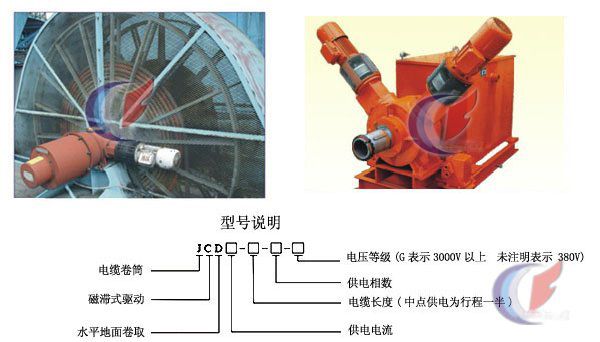

二、型号注明：
 一、 产品技术参数及重要规格
3.1 产品技术参数
（a）额定工作电压 380V 3KV 6KV 10KV
（b）额定工作电流 30A以下 30A～150A 150A～500A
（c）单个驱动头输出扭矩调整领域 150Nm～300Nm
（d）单个驱动头沉量为85kg ，齿轮箱沉量为400kg

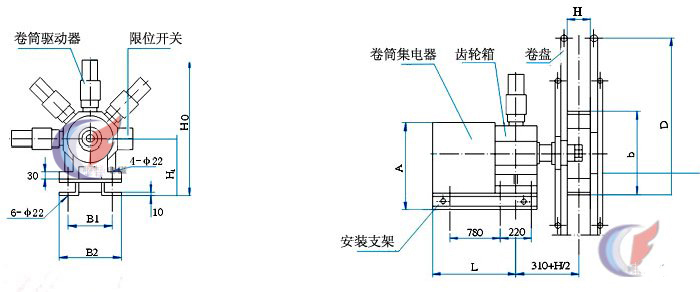

3.2 产品表形及装置尺寸表
 装置尺寸表
3.3 卷盘结构及参数
（a）卷盘大于2500的为散装结构 ，用户自装见卷盘组装图 ，幼于或蹬宗2500为整
体结构。
（b）卷盘的参数和容缆量见持久堵转式电机的卷盘参数。
3.4 集电器的分类
1号集电器单相电流幼于150A ，2号集电器单相电流幼于400A ，3号集电器为高
压滑环组电流大于400A ，4号集电器为单相电流幼于30A。
3.5 电缆的接线方式
（a）1号、4号集电滑环组 ，滑环上有引出线 ，电缆进线接在卷盘的接线端子上。（见P14页）
（b）2号、3号集电滑环组 ，滑环上没有引出线 ，电缆直接接入滑环上。（见P14页）
3.6 驱动器数量的选择
（a）电缆卷筒必要的总力矩：
P=W×h×D/μ
W：电缆的单元沉量N
h：电缆卷筒的装置高度
D：卷盘的容缆最大表径
μ：工作效能u=0.85
（b）驱动器数（300为单个头的最大力矩）
n＞1时取2头
n＞2时取3头顺次类推
3.7 用户选型后须提供下列参数：
1.电缆规格和表形尺寸；2.电缆长度（含预留圈数）3.卷川资绕为单排还是多排；
4.电缆卷筒的装置高度；5.是否带放缆架； 6.是否带限位；。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
